Architecture de services Orientée Messages, Spécification

Introduction

Ce document a pour vocation de décrire une architecture de principe avec les besoins associés.

Cette architecture répond à un besoin de remise de courrier : permettre la distribution de messages de producteurs vers un ou plusieurs consommateurs.

Expression des besoins

Story Application

En tant qu’ administrateur système ayant :

• des lots de traitements à faire réaliser par un programme sur plusieurs machines pour améliorer les performances (répartition de charge)
• des machines devant être non-connectée régulièrement
• des tâches dont la durée de traitement est plus grande que 10 s

J’aimerais :

• faciliter la supervision des tâches (restantes à exécuter, en cours, …)
• ne pas perdre une tâche non finie en cas de crash du worker + redistribution automatique sur un autre worker
• pouvoir ajouter/supprimer des workers facilement, même s’ils sont sur plusieurs machines. Les tâches sont équitablement réparties entre les workers.
• pouvoir mettre en oeuvre / déployer la solution sur plusieurs architectures et systèmes d’exploitation dont : x86, x86_64, ARM avec GNU/Linux, Windows, Mac OS X

La solution actuelle utilise différents composants :

• des fichiers sur disque contenant les tâches à exécuter + des scripts lancés à la main pour consommer ces fichiers
• des commandes transférées en UUCP. Les workers (machines qui exécutent les commandes) récupèrent le travail avec cron

Story Logs

En tant qu’ administrateur système ayant :

• en gestions plusieurs services (web , mail, dns, base de données, …) produisant des traces d’activité (log),
• plusieurs sources (assimilées à des clients) produisant des logs

J’aimerais :

• centraliser les flux de logs
• pouvoir orienter les flux vers différentes destination (poubelle, archivage, notification d’erreur, …) selon des marquages sur les messages (clef de routage)

Story Business

En tant que représentant du métier X, j’aimerais :

• avoir une configuration simple sur service de messagerie (=1 en entrée, 1 en sortie de l’application)
• ne pas m’occuper de la configuration du serveur de messagerie
• avoir des garanties de remise de messages
• avoir un suivi (graphe) des volumétries de messages
• pouvoir tester deux (minimum) implémentations d’une application sur le même flux de message (1 en production et 1 en test)
• pouvoir publier/consommer ~5 k message par seconde
• pouvoir supprimer toutes les tâches en attentes d’une application

Architecture

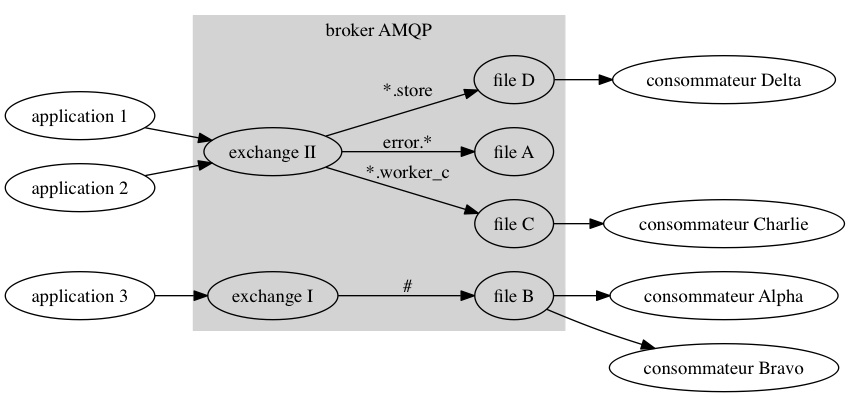

L’architecture proposée est une architecture 3-tiers. Les parties sont :

1. les applications qui produisent des messages
2. le service de routage des messages
3. les applications qui récupèrent des messages

Notes :

• si une application a besoin de récupérer les résultats en sortie du routage des messages, celle-ci doit établir une seconde connexion au service en tant que consommateur.
  • exemple 1 : une application qui transforme le format d’un message délimité par des virgules vers un format json
  • exemple 2 : une application qui réduit la taille d’une image pour générer des vignettes
